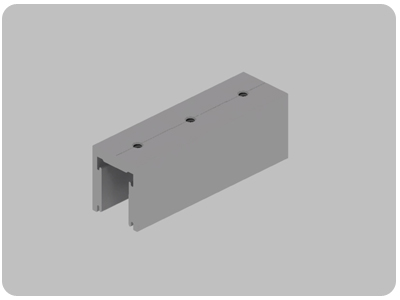

Der Flexrail Verbinder kann als Aufhängung für die Gewindestange
und den Seilabhänger verwendet werden.

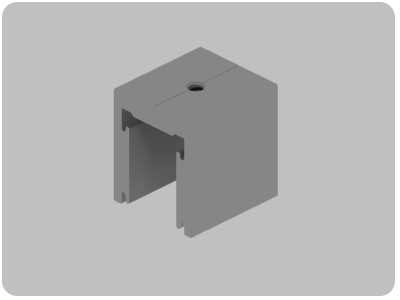

Flexrail Aufhänger

Dieser wird nur als Aufhängung für die Gewindestange und den Seil-
abhänger verwendet. Es ist kein Verbinder.

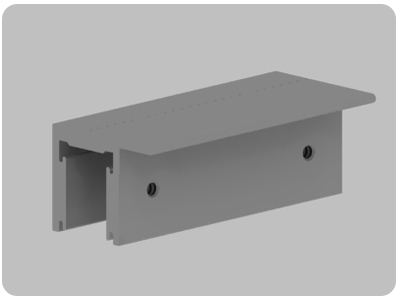

Flexrail Dach Verbinder

Mit dem Flexrail Dach Verbinder kann der Flexrail direkt in der Decke
montiert werden.

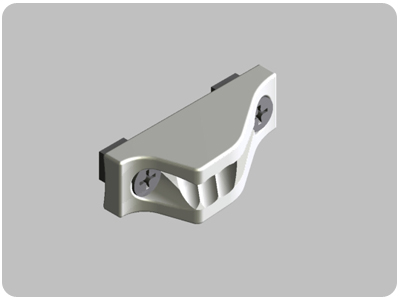

Mini Cleat

Der Mini Cleat wird für runde Systeme verwendet, um zu sichern,
dass der Schlauch immer voll ausgestreckt bleibt. Er muss zusammen
mit einer Ziehschnur bestellt werden.


Feeder

Der Feeder wird für leichtere Einführung bei der Montage von Fasttrack-
systemen verwendet.

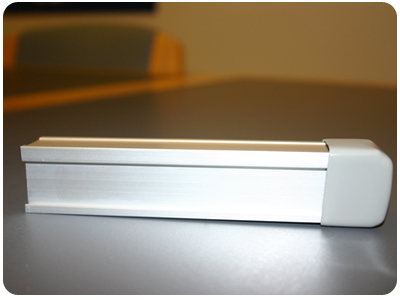

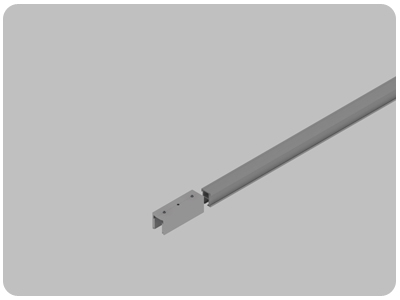

Flexrail Endkappe

Die Endkappe dient dazu, das Ende der Flexrail zu verschließen, d.h.
als Kantenschutz u8nd Abschlußstück.

Flexrail System mit Gewindestange

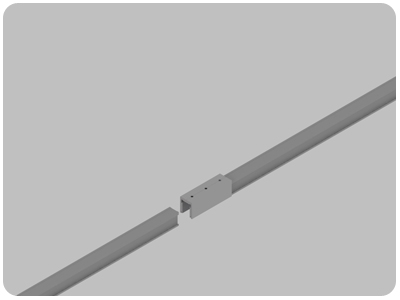

Flexrail in der Flexrail Verbinder einschieben


Die erste Schraube im Flexrail Verbinder spannen



Nächste  Flexrail in den Flexrail Verbinder einschieben

Die zweite Schraube im Flexrail Verbinder spannen

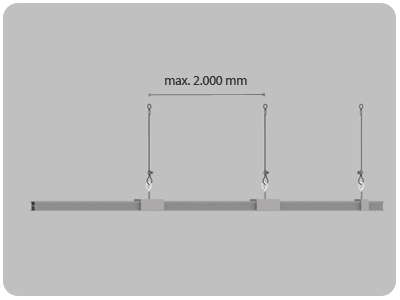

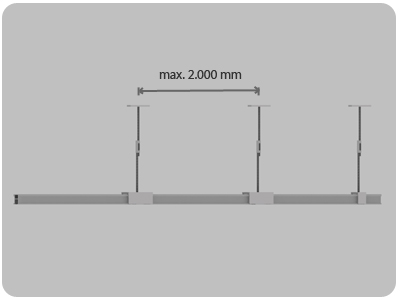

AirSox Flexrail System mit Gewindestange

Am häufigsten wird der Flexrail Aufhänger an den Enden des Flexrails
verwendet. Der Flexrail Verbinder wird für die Verbindung der 2.000 mm
langen Flexrails verwendet, sowie für die Aufhängung der Flexrail.

Hier mit einer Lösung mit Gewindestange gezeigt. Der maximale
Abstand zwischen den Abhängern ist 2.000 mm.

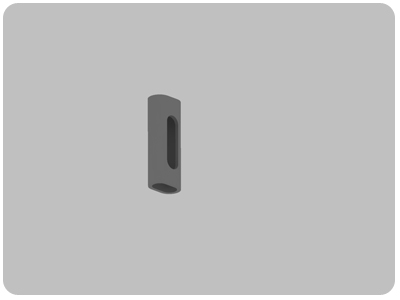

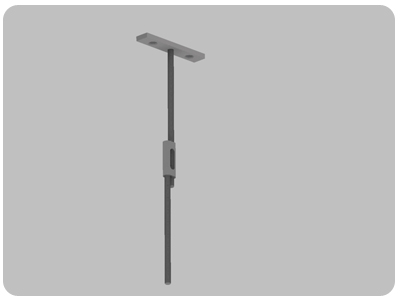

Verbindung der Gewindestangen

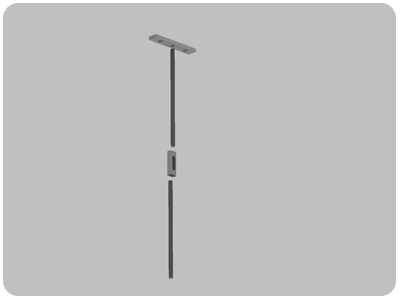

Sammlung der Gewindestange

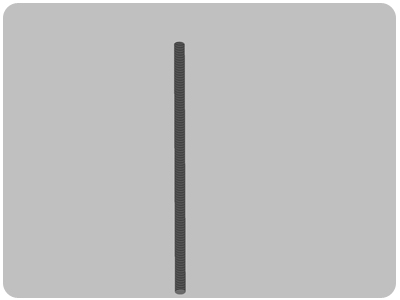

Gewindestange

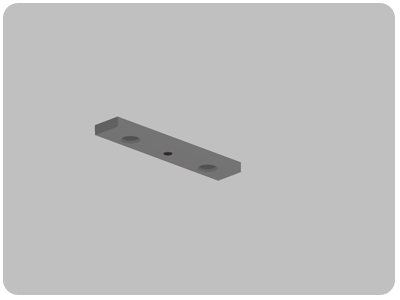

Gewindestange Flansch (Decke)


Gewindestange Flansch (Decke)

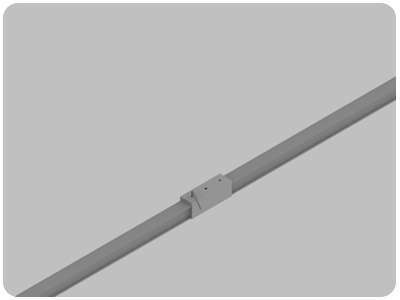

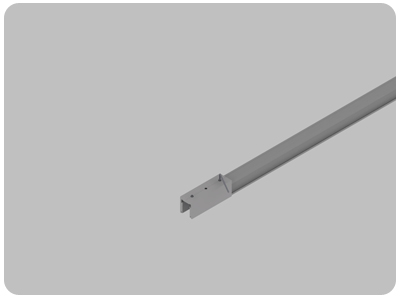

Flexrail System mit Strap-up


Air Sox Flexrail System mit Strap-up (Seil)


Andere Komponente

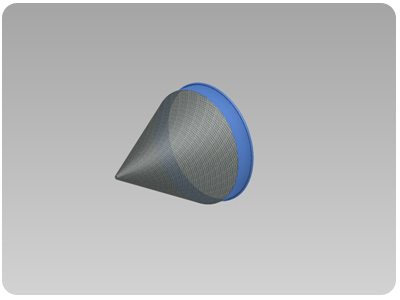

Air Sox SRD (Static Regain Diffuser). Hier mit Reissverschluss.


Spannband für die Befestigung des AirSox Schlauches an den
Metallkanal.

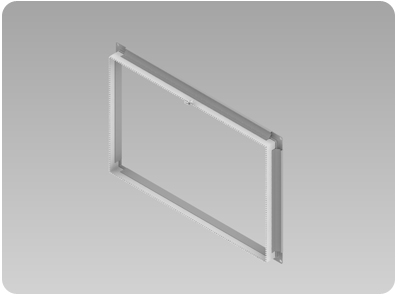

Der METU Rahmen verbindet den Air Sox Schlauch mit dem Metalkanal.
