Unten finden Sie die verschiedene Komponente für das Wingrail
Montage System. Siehe auch die Montageanleitung.


Wingrail wird in Längen von 2.000mm geliefert

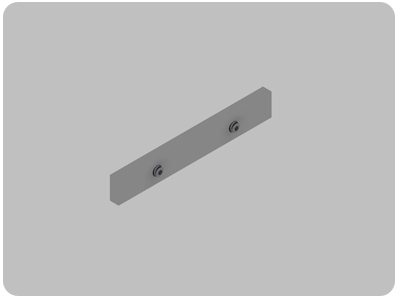

Wingrail Verbinder

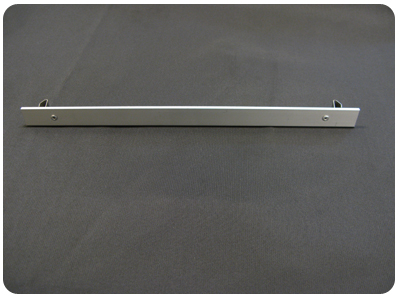

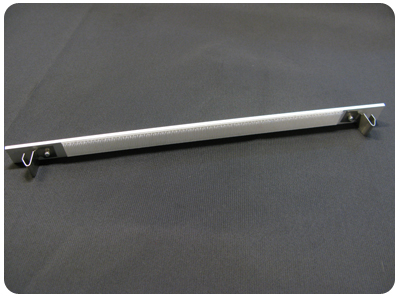

Wingrail Endprofil

Dieses wird nur für den D-lux Boden verwendet um das System
einen Schönes ästhetisches Aussehen zu geben.


Mini Cleat


Der Mini Cleat wird für halbrunde Systeme verwendet um zu sichern
dass der Schlauch ganzzeitig voll ausgestreckt bleibt. Es muss zusammen
mit einen Ziehschnur bestellt werden.


Feeder

Der Feeder wird für leichtere Einführung bei der Montage mit
Fasttracksysteme verwendet.

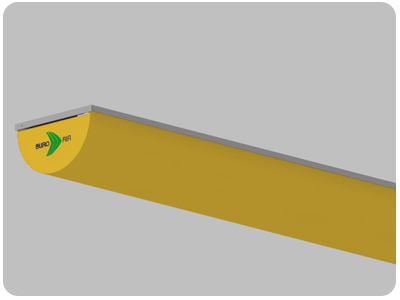

Wingrail system


Euro Air Wingrail System

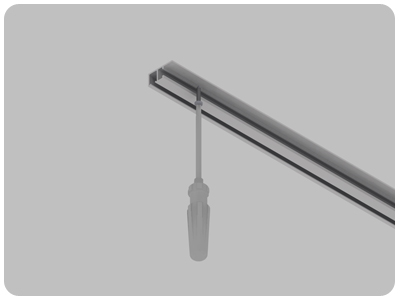

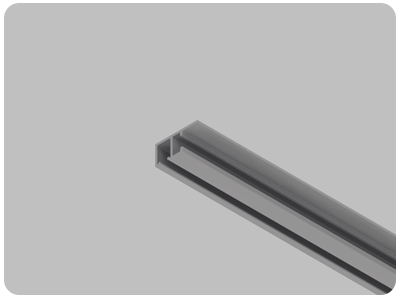

Der erste Wingrail montieren

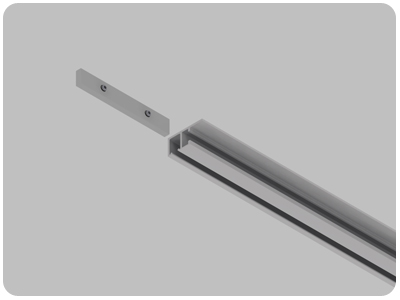

Der Wingrail Verbinder in den Wingrail einschieben

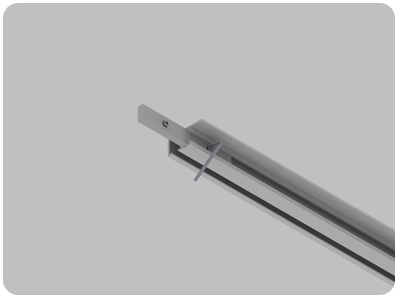

Der erste Schraube in dem Wingrail Verbinder spannen

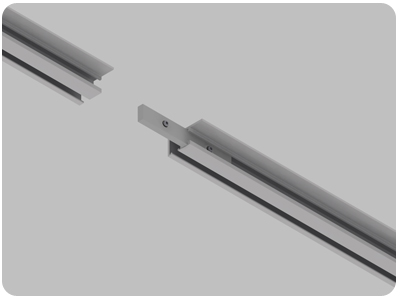

Der andere Wingrail über den Wingrail Verbinder schieben

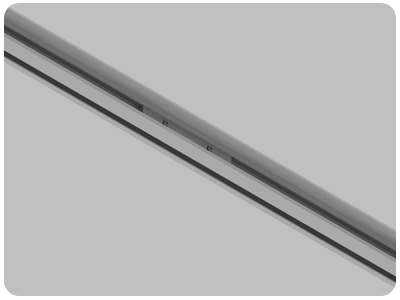

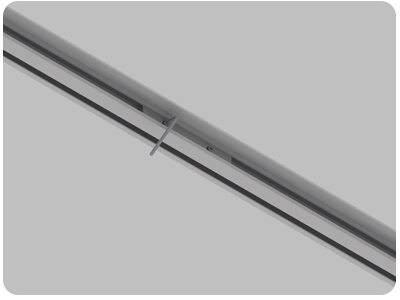

Die andere Schraube in dem Wingrail Verbinder spannen.



Andere Komponente


Air Sox SRD (Static Regain Diffuser). Hier mit Reißverschluss.

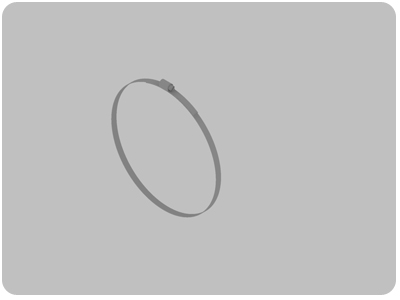

Spannband für die Befestigung der Air Sox Schlauch an
dem Metall Schlauch.



Der METU Rahmen verbindet der Air Sox Schlauch mit dem
Metall Schlauch.
